Schadensbilder

    Auf dieser Seite möchten wir euch Bilder von kuriosen Schäden und Defekten am G zeigen. Auch wenn man so wie wir, seit mehr als 15 Jahren am G schraubt, gibt es immer mal Schäden zu sehen, die selten vorkommen oder aber auch manchmal typisch am G sind.  Diese wollen wir euch hier einmal aufzeigen.  " Denn am G gibt es nichts, was es nicht gibt!"

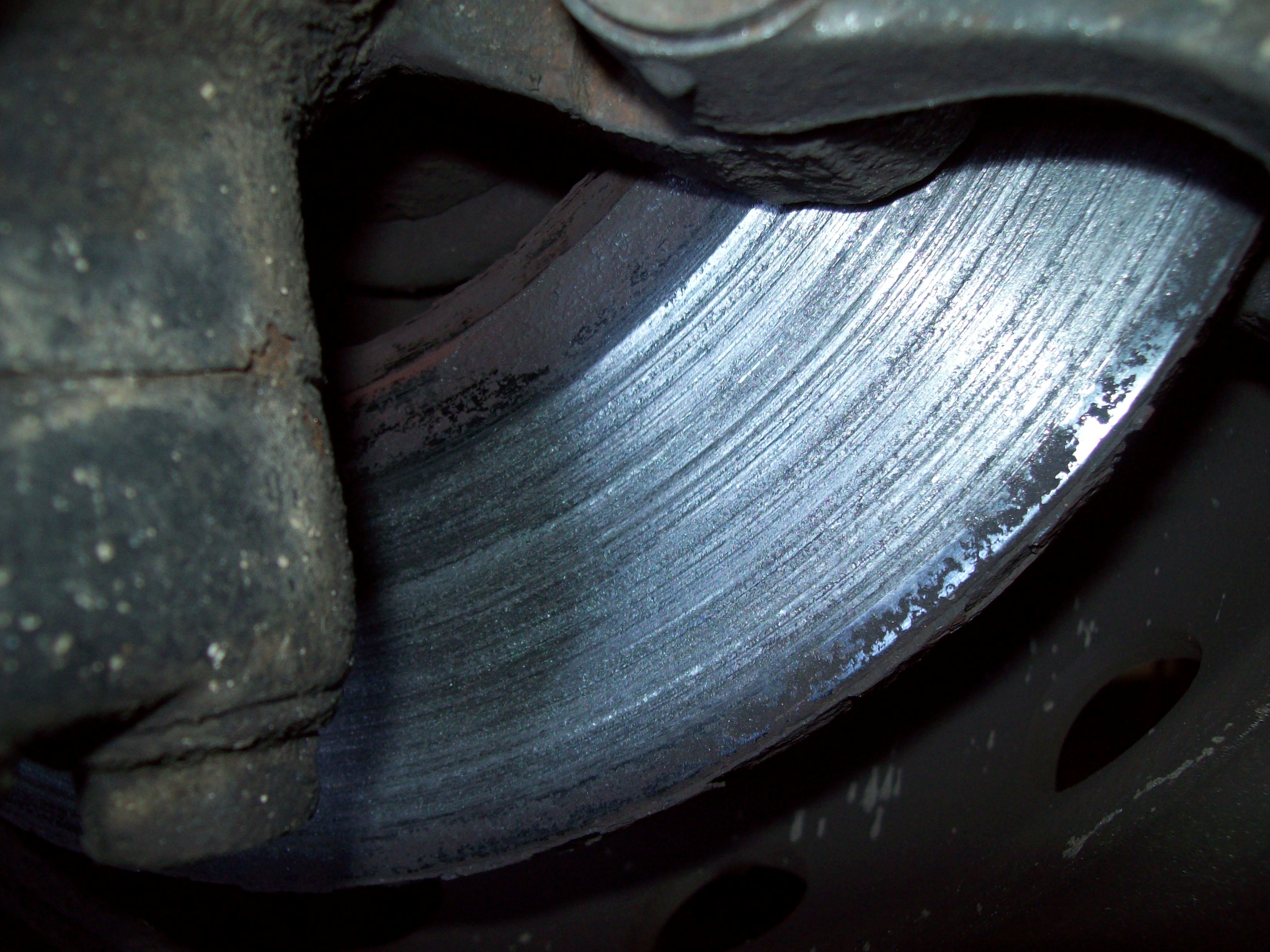

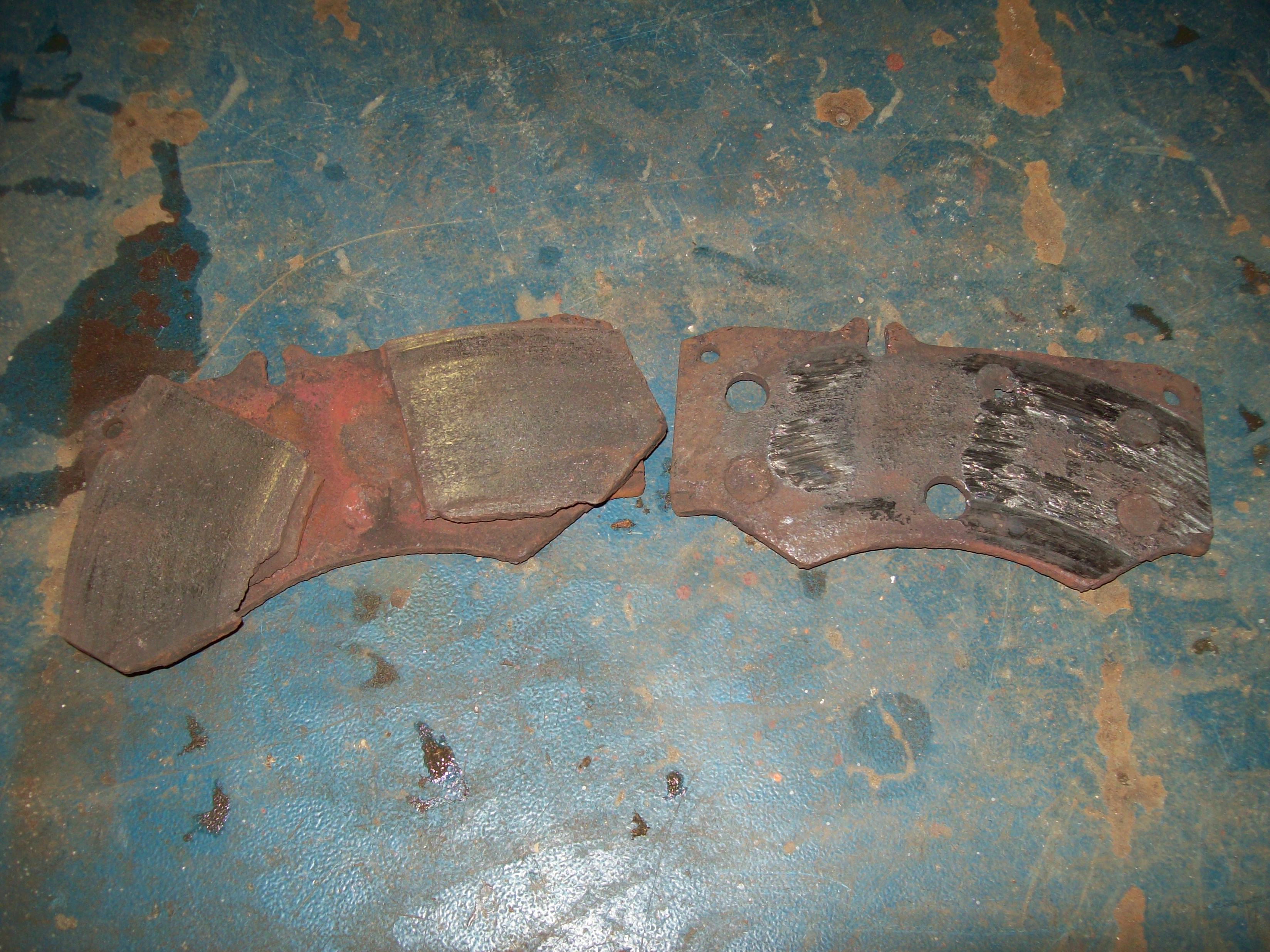

    Schaden: Bremsscheibe und Bremsbeläge an der Vorderachse total verschlissen
    Ursache: Schlechter Pflegezustand der Bremsanlage
                   (fehlende Duchsicht bei der G-Manufaktur
    )







    - Schaden: Bruch der Kupplungs-
      druckplatte an einem 290 GD mit
      einem 711 Getriebe
    - Ursache: vermutlich ein Materialfehler
      oder extreme Materialermüdung

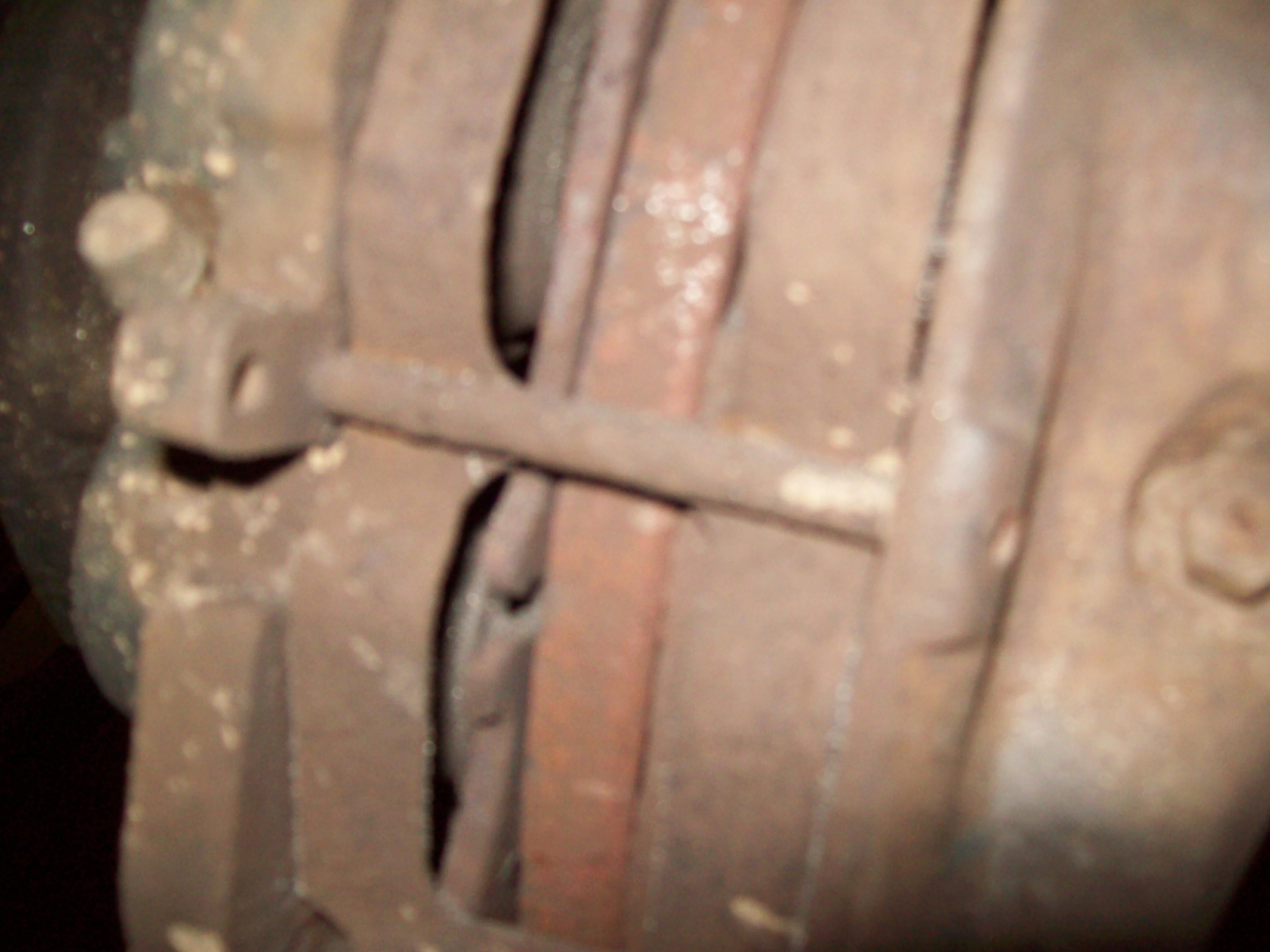

    - Schaden: festgerosteter Bremskolben des
      Bremssattels der  Vorderachse
    - Ursache : altersbedingter Verschleiß bzw.
      schlecht gewartete Bremsanlage












    - Schaden: ausgeschlagene bzw.
      verschlissene Längslenkerbuchse
    - Ursache : altersbedingter Verschleiß,
      der sehr oft bei älteren Gs zu sehen
      ist












    - Schaden: abgerostete bzw. weggerissene Stoßdämpferaufnahme und
      Federaufnahme am Rahmen.


    - Ursache: Altersbedingter Verschleiß und witterungsbedingte Einflüsse. Dieses
      Schadensbild ist sehr oft bei älteren Gs zu finden.










    - Schaden: Buchsen der Querlenker der VA und HA (Pandagstab) ausgeschlagen

    - Ursache : altersbedingter bzw. belastungsbedingter Verschleiß













    - Schaden: abgerostete Entlüftungsleitung am Achsdifferenzial
    - Ursache : altersbedingter Verschleiß (z.B. durch Salz)

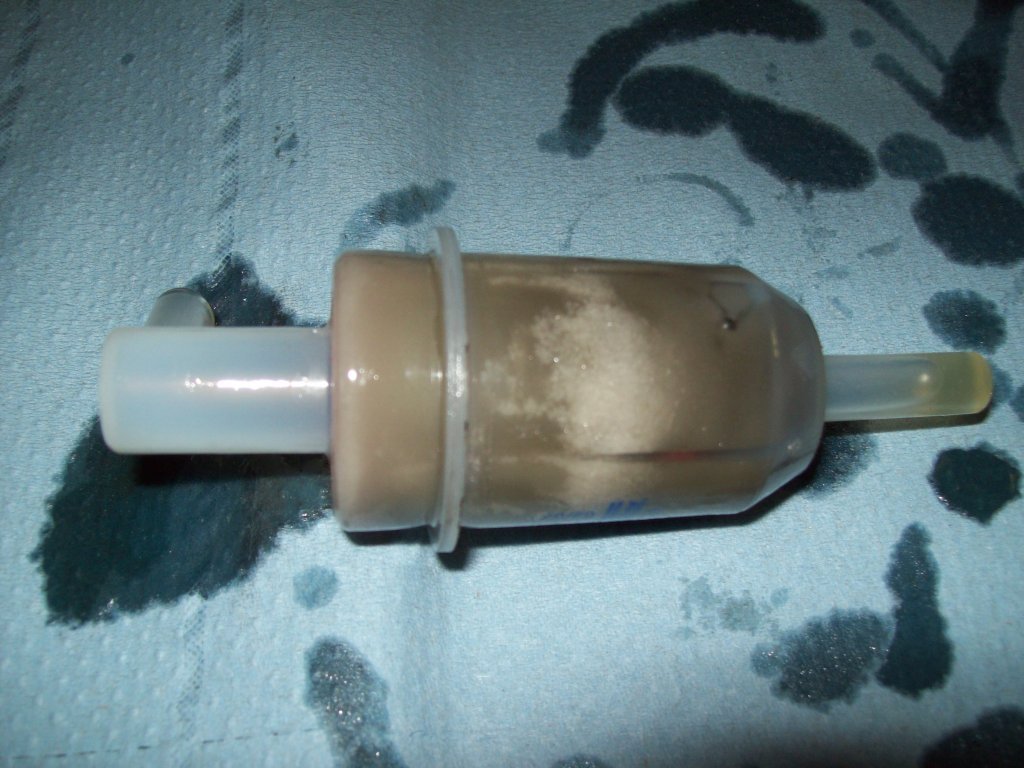

    - Schaden: vereister Dieselvorfilter
    - Ursache: Sommerdiesel (-15Grad)

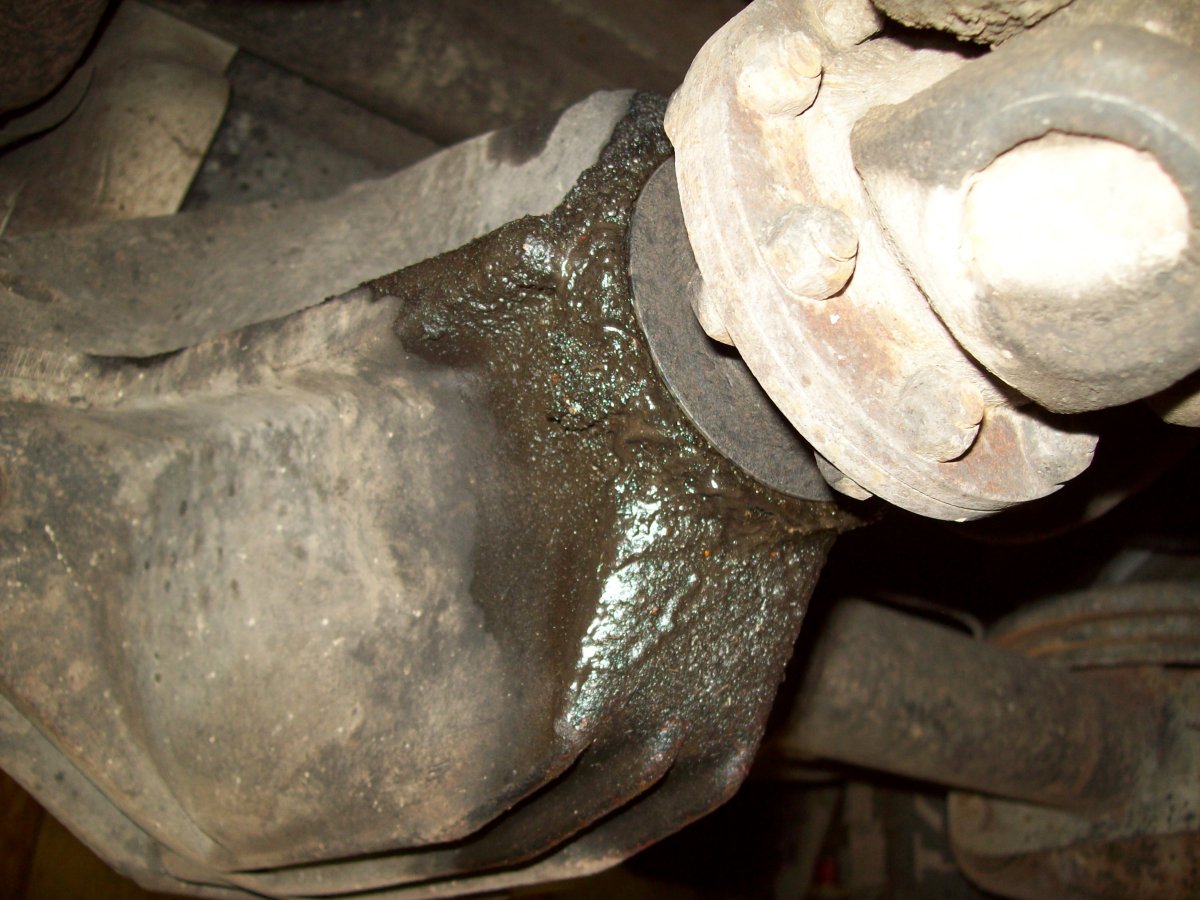

    -Schaden: -Ölverlust am Antriebsflansch der Voder- oder Hinterachse

    -Ursache: -Wellendichtring verschlissen und/oder  Achsentlüftung verstopft
    und dadurch Überdruck im Achsegehäuse

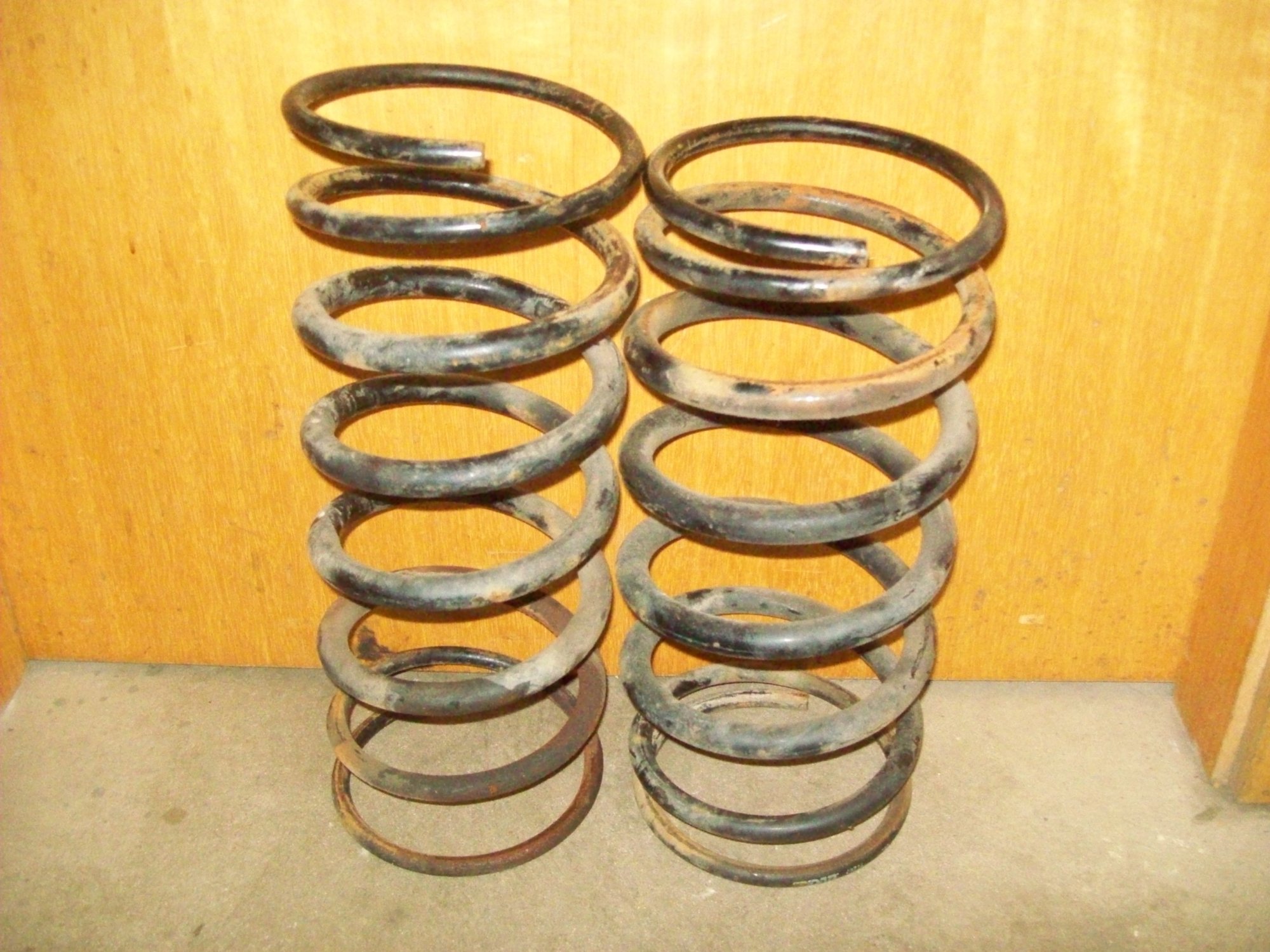

    Schaden: -Fahrwerksfeder verschlissen, unterschiedliche Höhe, festgestellt bei
    Durchsicht XXL

    Ursache:  - Materialermüdung ("Billigfeder")

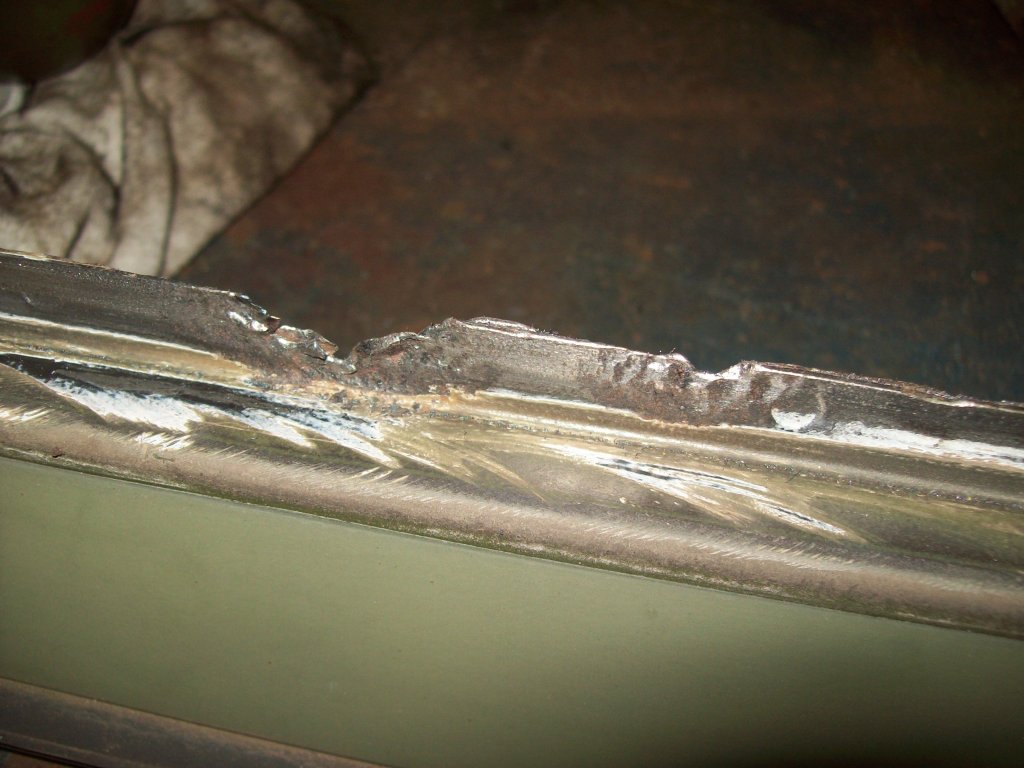

    Schaden: -straker Rost am Kappscheibenrahmen vom Mercedes BW "Wolf"

    Ursache: -"Konstruktionsfehler/Materialfehler"
    tritt sehr oft beim Wolf auf
















    Schaden:  Verschlissenes Gummilager  am Drehstab  vorn
    Ursache:  altersbedingter Verschleiß
































    Schadensbild: Drehstab durch Rost stark geschwächt
    Ursache:altersbedingter Verschleiß durch ein defektes Gummilager

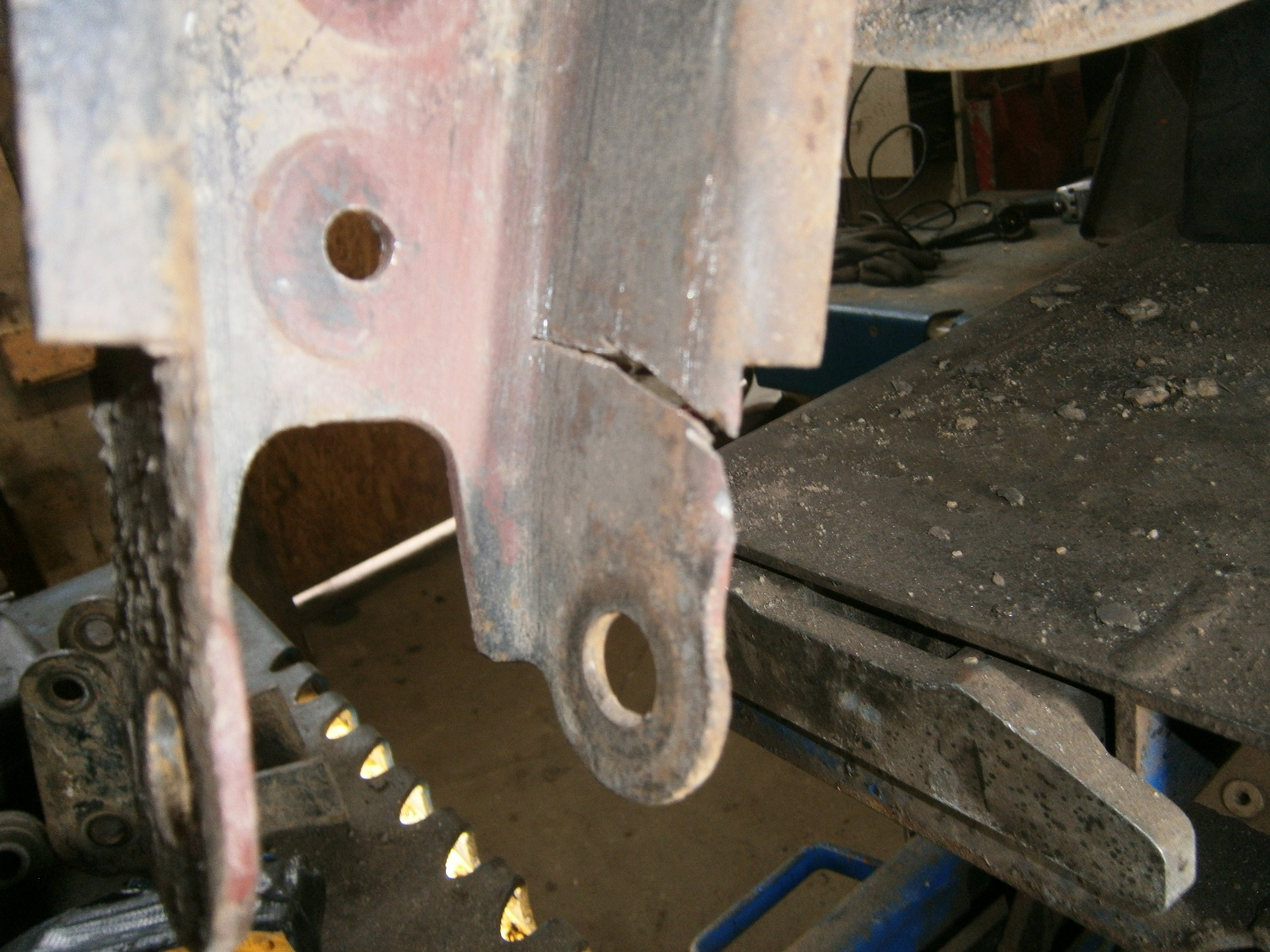

    Schadensbild: Stoßdämpferaufnahme an HA gerissen. (festegestellt bei XXL Durchsicht)

    Ursache: Meterialermüdung bzw. Überlastung













    weitere Beispielbilder folgen
